刮吸泥機

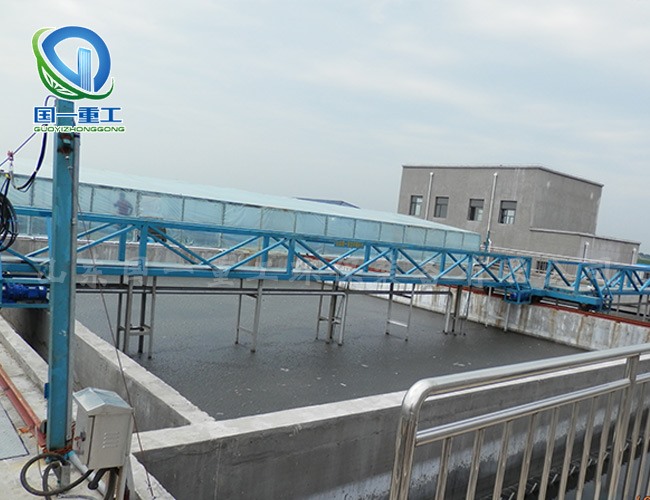

名稱：行車式刮吸泥機
詳細信息
行車式刮泥機適用于給排水工程中平流式沉淀池，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽?？筛鶕脩?hù)的要求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，這樣周而復始的工作。
1、傳動裝置安裝在行走輪支架處，由異步感應電機、擺線針輪減速機、齒輪以及機座等組成。該傳動裝置傳遞效率高，扭矩大，運行平穩，噪音低。在減速機出軸鏈輪中設置有安全剪切銷，從而實現機械過載保護功能。電機減速裝置具有足夠的輸出轉矩，其額定轉矩大于刮板刮泥轉矩的1.25倍，并設置刮板與池底上下調節機構，以便控制其刮板與池底的距離，調節范圍為0-50mm。
2、傳動裝置安裝后不做上下調整，主要靠齊傳動齒輪進行傳動，要求齒輪咬合間隙緊湊均勻無噪音現象
3、刮泥機與行走電機在運行中要求無互相妨礙現象，各自運行互不干涉。
4、各潤滑部位留有注油孔。
刮泥機與行走電機運行中各司其職，互不干涉，刮泥機底部配有水下行走輪結構，從而保證運行中的平穩，兩個行走電機采用同步電機，從而保證了兩邊的行走一致平穩。
5、設備參數
|
參數 型號 |
L （m） |
LK （mm） |
行走功率 （KW） |
卷?yè)P功率 （KW） |
推薦池深 H（mm） |
基本尺寸 |
輕軌 （Kg/m） |
||
|
B |
B1 |
L1 |
|||||||
|
HTG-4 |
4 |
4300 |
0.37 |
0.37 |
3500 |
2000 |
1400 |
4568 |
15 |
|
HTG-5 |
5 |
5300 |
0.37 |
0.37 |
5568 |
||||
|
HTG-6 |
6 |
6300 |
0.37 |
0.37 |
6568 |
||||
|
HTG-7 |
7 |
7300 |
0.75 |
0.55 |
2400 |
1800 |
7500 |
||
|
HTG-8 |
8 |
8300 |
0.75 |
0.55 |
8500 |
||||
|
參數 型號 |
L （m） |
LK （m） |
行走功率 （KW） |
卷?yè)P功率 （KW） |
行走速度 （m/min） |
提升速度 （m/min） |
推薦池深 H（m） |
配套輕軌 （Kg/m） |
|
HTG-10 |
10 |
10.3 |
0.55×2 |
0.55 |
1 |
0.85 |
3.5-4 |
15 |
|
HTG-12 |
12 |
12.3 |
0.55×2 |
0.75 |
1 |
0.85 |
15 |
|
|
HTG-15 |
15 |
15.3 |
0.75×2 |
1.1 |
1 |
0.85 |
15 |
|
|
HTG-20 |
20 |
20.3 |
0.75×2 |
1.5×2 |
1 |
0.85 |
22 |
詳細內容
行車式刮泥機適用于給排水工程中平流式沉淀池，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽?？筛鶕脩?hù)的要求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，這樣周而復始的工作。
1、傳動裝置安裝在行走輪支架處，由異步感應電機、擺線針輪減速機、齒輪以及機座等組成。該傳動裝置傳遞效率高，扭矩大，運行平穩，噪音低。在減速機出軸鏈輪中設置有安全剪切銷，從而實現機械過載保護功能。電機減速裝置具有足夠的輸出轉矩，其額定轉矩大于刮板刮泥轉矩的1.25倍，并設置刮板與池底上下調節機構，以便控制其刮板與池底的距離，調節范圍為0-50mm。
2、傳動裝置安裝后不做上下調整，主要靠齊傳動齒輪進行傳動，要求齒輪咬合間隙緊湊均勻無噪音現象
3、刮泥機與行走電機在運行中要求無互相妨礙現象，各自運行互不干涉。
4、各潤滑部位留有注油孔。
刮泥機與行走電機運行中各司其職，互不干涉，刮泥機底部配有水下行走輪結構，從而保證運行中的平穩，兩個行走電機采用同步電機，從而保證了兩邊的行走一致平穩。
5、設備參數
|
參數 型號 |
L （m） |
LK （mm） |
行走功率 （KW） |
卷?yè)P功率 （KW） |
推薦池深 H（mm） |
基本尺寸 |
輕軌 （Kg/m） |
||
|
B |
B1 |
L1 |
|||||||
|
HTG-4 |
4 |
4300 |
0.37 |
0.37 |
3500 |
2000 |
1400 |
4568 |
15 |
|
HTG-5 |
5 |
5300 |
0.37 |
0.37 |
5568 |
||||
|
HTG-6 |
6 |
6300 |
0.37 |
0.37 |
6568 |
||||
|
HTG-7 |
7 |
7300 |
0.75 |
0.55 |
2400 |
1800 |
7500 |
||
|
HTG-8 |
8 |
8300 |
0.75 |
0.55 |
8500 |
||||
|
參數 型號 |
L （m） |
LK （m） |
行走功率 （KW） |
卷?yè)P功率 （KW） |
行走速度 （m/min） |
提升速度 （m/min） |
推薦池深 H（m） |
配套輕軌 （Kg/m） |
|
HTG-10 |
10 |
10.3 |
0.55×2 |
0.55 |
1 |
0.85 |
3.5-4 |
15 |
|
HTG-12 |
12 |
12.3 |
0.55×2 |
0.75 |
1 |
0.85 |
15 |
|
|
HTG-15 |
15 |
15.3 |
0.75×2 |
1.1 |
1 |
0.85 |
15 |
|
|
HTG-20 |
20 |
20.3 |
0.75×2 |
1.5×2 |
1 |
0.85 |
22 |
